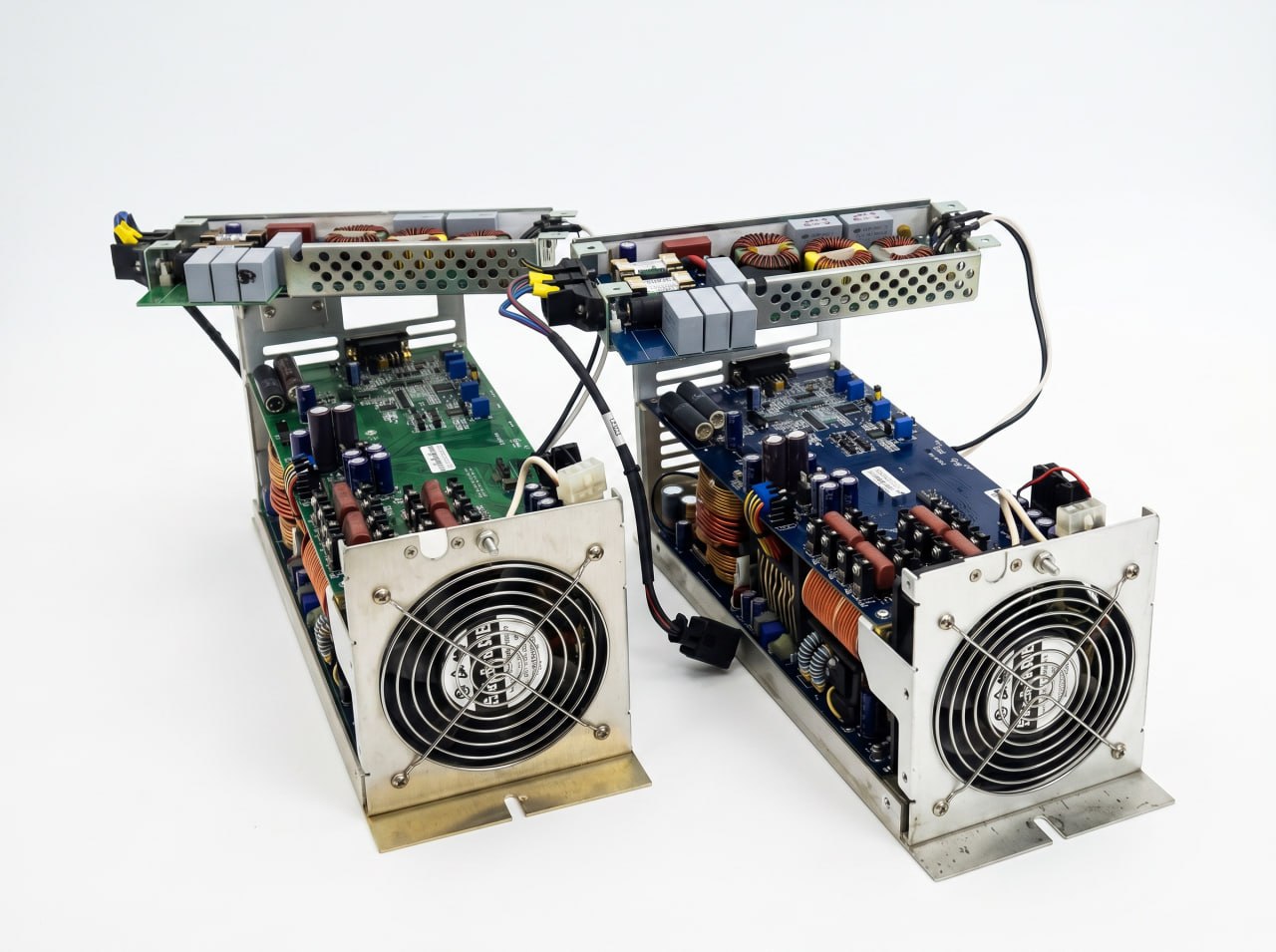

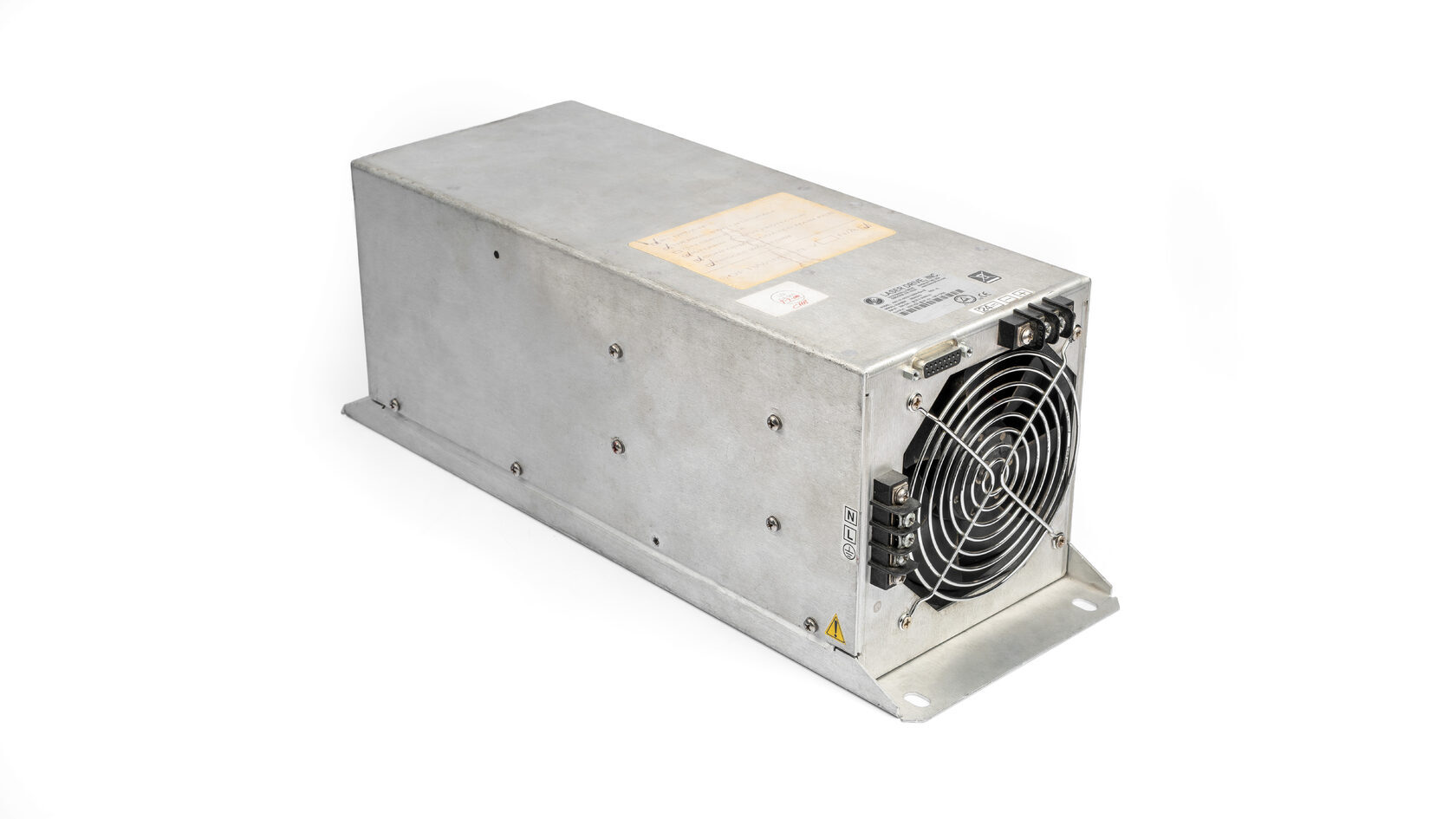

Ремонт высоковольтных блоков питания (HVSP) лазерных аппаратов: когда замена невыгодна, а ремонт — оправдан

Высоковольтный блок питания (HVSP) — сердце любого профессионального лазерного аппарата для эпиляции. Когда он выходит из строя, клиника или салон оказывается перед непростым выбором: купить новый блок, ждать несколько месяцев поставки, потратить сотни тысяч рублей — или доверить ремонт специалистам, которые умеют работать с этим оборудованием на компонентном уровне. В этой статье разбираем, как устроен HVSP, почему он ломается, чем отличаются блоки разных производителей и в каких случаях ремонт экономически оправдан.

Что такое HVSP и какую роль он играет в лазерном аппарате

HVSP (High Voltage Power Supply) — высоковольтный блок питания, который обеспечивает накачку лазерного кристалла через импульсные лампы-вспышки (флэш-лампы). В аппаратах для лазерной эпиляции — александритовых (755 нм), неодимовых Nd:YAG (1064 нм) и комбинированных — именно HVSP заряжает конденсаторную батарею до рабочего напряжения, а затем обеспечивает управляемый разряд через лампу в момент импульса.

Без исправного высоковольтного блока аппарат не может генерировать лазерный импульс. Даже частичная деградация HVSP ведёт к нестабильной энергии вспышки, уменьшению флюенса (плотности энергии на см²), хаотичным ошибкам аппарата и риску повреждения лампы или кристалла.

Типичная цепочка работы блока выглядит так:

1. Зарядное устройство повышает сетевое напряжение 220 В до рабочего высокого напряжения.
2. Конденсаторная батарея накапливает энергию импульса.
3. Симмер-цепь поддерживает дежурный разряд в лампе между вспышками.
4. Триггерный блок формирует высоковольтный поджигающий импульс , необходимый для ионизации газа в лампе.
5. Система управления контролирует напряжение зарядки, энергию и частоту импульсов, обмениваясь данными с основным контроллером аппарата.

Весь этот узел работает в жёстких условиях: высокое напряжение, большие токи разряда, постоянный тепловой стресс. Это объясняет, почему HVSP наиболее уязвимый и дорогостоящий компонент.

Производители HVSP:

Excelitas Technologies (бывший Perkin-Elmer)

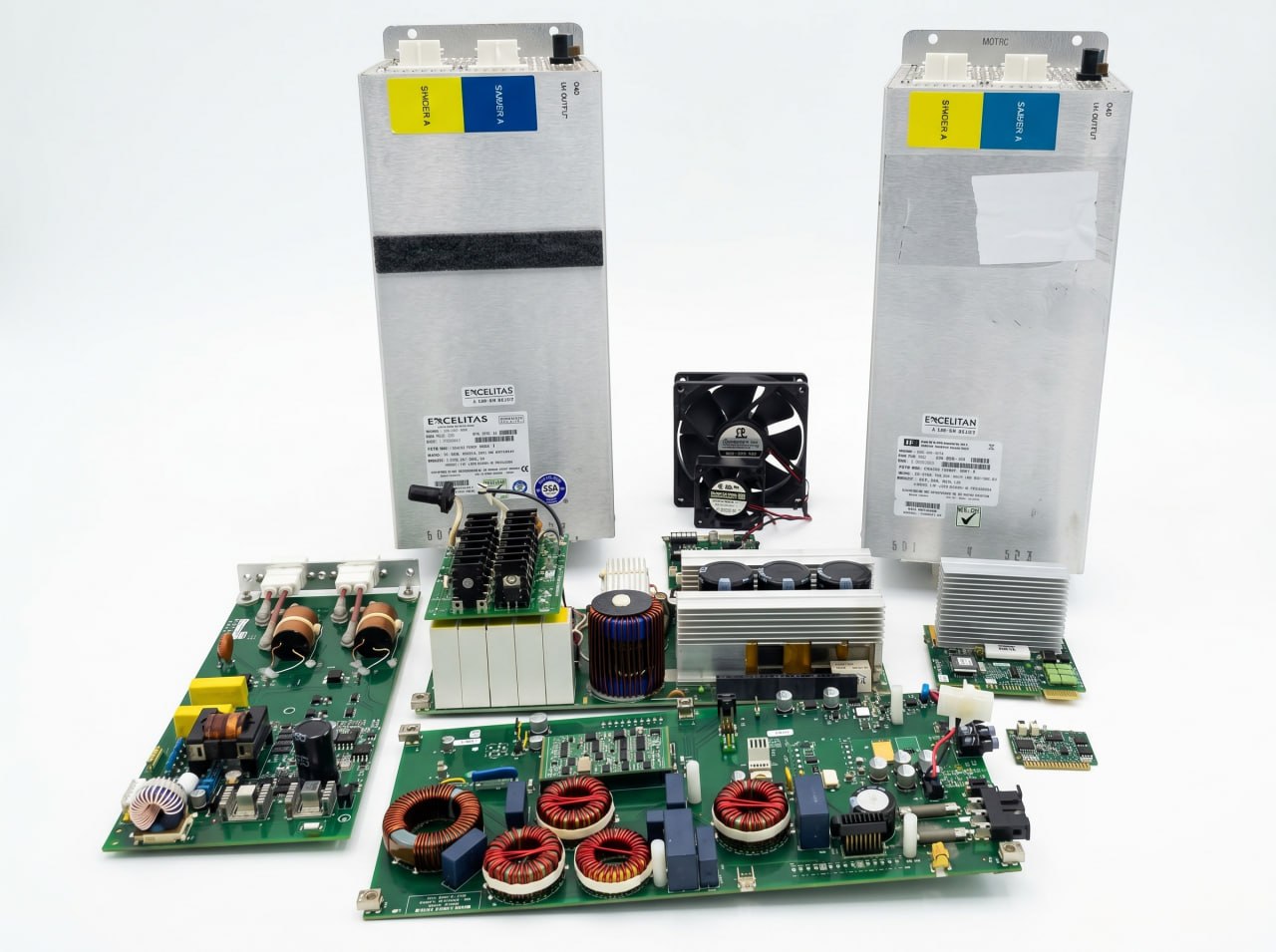

Лидеры в производстве высоковольтных источников питания для медицинских лазеров. Блоки Excelitas широко применяются в аппаратах Candela — GentleLase Pro, GentleMax Pro, GentleMax Pro Plus и других платформах этой линейки. Особенность этих блоков — высокая интеграция управляющей электроники с основным контроллером аппарата, что усложняет как диагностику, так и подбор замены от стороннего производителя. Ресурс блока при штатной эксплуатации — несколько сотен тысяч выстрелов, однако реальный срок службы существенно зависит от режима использования и качества сервисного обслуживания.

Lumina (Directed Energy / II-VI)

Блоки под маркой Lumina встречаются в ряде платформ Cynosure (Elite, Elite+, Elite MPX, Apogee+) и некоторых других американских систем. Архитектура этих блоков, как правило, модульная: зарядный модуль, симмер-плата и триггерный узел выполнены раздельно, что теоретически облегчает компонентный ремонт. На практике получить официальные схемы и документацию крайне сложно — производители не раскрывают их сервисным центрам вне авторизованной сети.

KSI (Kaistar / Kaiser Systems)

Блоки этой группы встречаются в ряде аппаратов азиатского и европейского производства, а также в некоторых OEM-платформах. Конструктивно они нередко проще, чем блоки Excelitas или Lumina, однако «проще» не означает «надёжнее»: другие схемотехнические решения порождают свои типичные неисправности.

Другие производители

В аппаратах Fotona (Nd:YAG и Er:YAG системы), Quanta System (Duetto, Q-Plus и другие), InMode (Diolaze, Triton) и аппаратах класса Deka применяются как собственные разработки, так и компоненты сторонних ODM-производителей. Принципиальная схемотехника схожа — отличаются схемы управления, формат коммуникации с основным контроллером и конструктив корпусов.

Почему HVSP выходит из строя: типичные причины неисправностей

На основе практики ремонта аппаратов Candela, Cynosure, Fotona, Quanta и других марок можно выделить несколько распространённых причин отказа высоковольтных блоков.

1. Деградация и пробой конденсаторов. Электролитические и плёночные конденсаторы конденсаторной батареи имеют ограниченный ресурс. После нескольких лет активной эксплуатации ёмкость снижается, растёт ESR (эквивалентное последовательное сопротивление), и конденсатор начинает перегреваться при зарядке. Итог — пробой диэлектрика, иногда с разрушением корпуса конденсатора.

2. Выход из строя зарядного инвертора. Высокочастотный инвертор, повышающий напряжение, работает на IGBT- или MOSFET-транзисторах. При перегрузке, скачках питающей сети или некорректном охлаждении силовые ключи пробиваются. Это одна из наиболее частых неисправностей в блоках среднего срока эксплуатации.

3. Отказ триггерного трансформатора или схемы поджига. Высоковольтный трансформатор триггерной цепи работает в режиме высоких напряжений и подвержен пробою межобмоточной изоляции. Характерный симптом — лампа не поджигается, аппарат не выдаёт импульс, хотя система заряда работает нормально.

4. Неисправности симмер-цепи. Симмер поддерживает постоянный ионизирующий разряд в лампе между вспышками, что существенно снижает задержку и продлевает ресурс лампы. Неисправность симмера проявляется нестабильной работой лампы, задержками между импульсами, частыми ошибками аппарата.

5. Отказ управляющей платы блока. Микроконтроллер или FPGA на плате управления HVSP контролирует процесс зарядки, обменивается данными с основным контроллером аппарата и обрабатывает сигналы обратной связи. Выход из строя отдельных компонентов (операционных усилителей, драйверов, развязывающих оптопар) нередко маскируется под «системную ошибку» аппарата, что затрудняет первичную диагностику.

6. Пробой высоковольтных проводников и изоляции внутри блока. Характерно для аппаратов с большим сроком эксплуатации или хранившихся в ненадлежащих условиях. Высокое напряжение «пробивает» деградировавшую изоляцию, что может вызвать цепной отказ нескольких компонентов.

Признаки неисправности HVSP: как понять, что проблема именно в блоке

Неправильная атрибуция неисправности — одна из главных причин, по которым владельцы аппаратов теряют деньги. Вот характерные симптомы, указывающие именно на HVSP:

• Аппарат включается, но не производит импульс («аппарат не стреляет»)
• Нестабильная энергия: флюенс плавает от процедуры к процедуре при одинаковых настройках
• Аппарат выдаёт код ошибки, связанный с зарядкой конденсаторов или напряжением питания лазера (например, HVPS Fault, Charge Error, Energy Error — в зависимости от марки и модели)
• Слышен нехарактерный звук при зарядке (треск, щелчки, гул)
• Видимые следы перегрева, запах горелого внутри корпуса аппарата

Аналогичные симптомы может давать неисправная лампа-вспышка или кристалл, поэтому без инструментальной диагностики разграничить причину не всегда возможно.

Почему покупать новый HVSP не всегда целесообразно: экономика вопроса

Многие владельцы клиник при поломке блока обращаются с вопросом о стоимости нового HVSP. Цифры, которые они получают, как правило, вызывают культурный шок.

Стоимость нового оригинального HVSP для аппаратов топовых марок (Candela GentleMax Pro, Cynosure Elite+, Fotona SP Dynamis и аналогичных) в зависимости от модели составляет от 3 000 до 8 000 долларов США и выше. Плюс — таможенное оформление и логистика, которые в нынешних условиях добавляют время и расходы. Реальные сроки поставки из США или Европы — от 2 до 6 месяцев и более. Всё это время аппарат простаивает, а клиника теряет выручку.

Если рыночная стоимость самого аппарата невысока (например, аппарат старый или имеет другие проблемы), покупка нового HVSP попросту лишена экономического смысла: стоимость запчасти сопоставима или превышает цену рабочего б/у аппарата на вторичном рынке.

Как проходит ремонт HVSP: этапы работы

Ремонт высоковольтного блока — это не «замена сгоревшего предохранителя». Это работа с высокоинтегрированной электроникой, где ошибка на любом этапе может привести к повторному отказу или повреждению других компонентов аппарата.

Профессиональный ремонт включает несколько этапов:

1. Первичная диагностика. Блок снимается с аппарата (или аппарат доставляется в сервисный центр целиком). Специалист проверяет основные параметры — напряжение зарядки, токи, форму импульса на осциллографе — и локализует зону неисправности.

2. Компонентная диагностика. Последовательная проверка силовых транзисторов, диодных сборок, конденсаторов (ESR-метром), трансформаторов, оптопар, управляющих микросхем. Этот этап требует специализированного оборудования и понимания схемотехники конкретного блока.

3. Замена неисправных компонентов. Используются компоненты с характеристиками, соответствующими оригинальным или превышающими их по надёжности. Работа с высоковольтными цепями требует соблюдения строгих мер электробезопасности.

4. Регулировка и проверка. После замены компонентов блок проверяется под нагрузкой: замеряются напряжение зарядки, форма зарядного тока, уровень пульсаций, характеристики триггерного импульса.

5. Испытания в составе аппарата. Финальный этап — установка блока и проверка работы: производство серии импульсов, контроль стабильности энергии, проверка на наличие ошибок.

Ремонт высоковольтных блоков в RE-LASER: условия и стоимость

Стоимость диагностики: 12 000 рублей + транспортные расходы.

Диагностика проводится в нашем сервисном центре в Санкт-Петербурге. Блок необходимо доставить к нам — транспортные расходы оплачиваются отдельно.

Важно: если по итогам диагностики вы принимаете решение оставить оборудование на ремонт, диагностика для вас бесплатная.

Стоимость ремонта

Ориентировочный диапазон: от 50 000 до 200 000 рублей.

По результатам диагностики мы выдаём смету с указанием стоимости. Вы принимаете решение о ремонте, располагая полной информацией.

Гарантия

На все выполненные работы предоставляется гарантия. Конкретные сроки зависят от характера ремонта и согласовываются индивидуально. От 3 до 6 месяцев

Ремонт или замена

Универсального ответа нет — решение принимается после диагностики с учётом нескольких факторов:

FAQ — Частые вопросы о ремонте HVSP

Можно ли самостоятельно проверить, исправен ли HVSP, не снимая его с аппарата?

Частично — да. Некоторые аппараты выводят диагностические коды ошибок, указывающие на проблему именно в системе зарядки.

Также возможен визуальный осмотр внутренних компонентов до отправки на диагностику, однако это требует некоторых навыков и инструментов.

Как транспортировать блок HVSP в сервисный центр в Санкт-Петербург?

Если речь идёт о снятом блоке HVSP, его можно отправить транспортной компанией предварительно упаковав с использованием пенополистирола или пупырчатой пленки, обозначить как «Хрупкое / Электронное оборудование». Перед снятием обязательно дождитесь полного разряда конденсаторной батареи (аппарат должен быть выключен не менее нескольких часов) — остаточное напряжение в конденсаторах опасно. Если снять блок самостоятельно нет возможности или нет уверенности в правильности действий, мы готовы проконсультировать по процедуре или согласовать отправку аппарата целиком. Транспортные расходы в обе стороны рассчитываются индивидуально и оговариваются заранее.

Если вы столкнулись с неисправностью HVSP на аппарате Candela, Cynosure, Fotona, Quanta, InMode или любом другом профессиональном лазерном устройстве — свяжитесь с нами для консультации.
